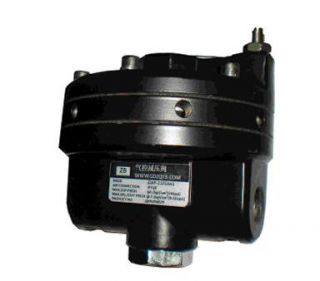

氣控減壓閥/QKP-2000系列主要用于遠距離控制氣路的壓力，通過調節控制口氣壓的壓力大小，來達到控制主閥出口壓力的目的。該減壓閥帶有溢流裝置，當輸出壓力超過定值壓力時，溢流閥自動打開排氣，使系統壓力保持不變。適于遠距離(300m以內)、高處、危險處、調壓困難的場合使用。也可以過一個給定閥來控制多個 氣控減壓閥，來得到相同的系統壓力，和不同的系統壓力。
                              工作原理
       氣控減壓閥所用的給定調壓氣體壓力信號，是由超高精密調壓性能的氣動定值器供給，或采用電氣轉器的輸出壓力作為控制壓力信號，來給定或連續調節QKP-2000系列氣控減壓閥，從而得到設定的穩定輸出壓力。
                        特性
l  優秀的穩定輸出性能
l  快速的控制，和連續調節
l  可作遠程遙控控制
l  配合電氣轉換器，接收電信號進行控制
l  優秀的重復調節性能
                    技術參數
l  耐壓：1.6MPa （16kgf/cm2
l  氣源壓力(最高輸入壓力)：≤1.2MPa
l  輸出壓力:0-1.6MPa, 0-0.3MPa, 0-0.6MPa , 0-0.8MPa
l  重復調節誤差1%
l  使用流體：壓縮空氣，氮?dú)狻?br /> l  閥體材質：鋁合金或不銹鋼
l  閥芯材質：不銹鋼
l  膜片材質：丁納橡膠和聚酯纖維或氟膠膜片
l  使用溫度：-20--+70℃（普通型）-20--+120℃（高溫型）-40--+70℃(低溫型)

選型參數


QKP	□        □      □    □   □   □						說 明
輸出壓力 可調范圍	21							0-0.16MPa
	22						0-0.3MPa
	23						0-0.6MPa
	24						0-0.8MPa
口徑 連接螺紋	1						通徑8MM 螺紋連接：NPT1/4″
	2						通徑10MM 螺紋連接：NPT3/8″
	3						通徑15MM 螺紋連接：NPT1/2″
	4						通徑20MM 螺紋連接：NPT3/4″
	5						通徑25MM 螺紋連接：NPT1″
控制信號和輸出壓力比例關系	1						1：1
	2						1：2
	3						1：3
控制操作器類型（付閥）	P						氣動定值器
	E						電氣轉換器
	X						無，自行購買
閥體材質	A						鋁合金
	P						不銹鋼
	C						碳鋼
使用環境溫度	1						-20℃~70℃
	3						-40℃~70℃
